SCHIFFSKUPPLUNGEN für jeden Einsatzzweck

Eine besonders stabile Kupplungsserie aus hochwertigem Nylon. Ideal für Übertragungen von Dampfmaschinen oder Elektromotoren auf die Schiffswelle. Diese Kupplung zeichnet sich durch absolut leisen und reibungsfreien Lauf bei höchster Kraftübertragung aus. Wir haben das Sortiment so weit ausgebaut, dass es praktisch für jede Anwendung den richtigen Durchmesser oder das richtige Anschlussgewinde gibt, selbst für seltene Zollmaße.

Artikel-Nr.
|63500| Kupplungseinheit
Die Gelenkkupplung wird mit 2 Wellenanschlüssen bestückt.

|63510| Doppelverbinder
Zur Verbindung zweier Kupplungseinheiten zu einer Doppelgelenkkupplung

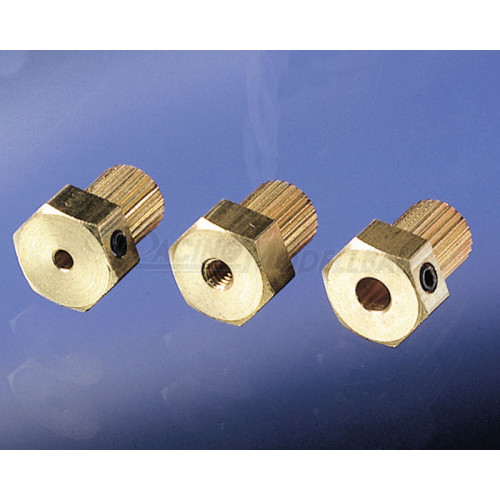

Lieferbare Wellenanschlüsse für glatte Wellen

Artikel-Nr.
|63520| Wellenanschluss 2,0 mm
|63523| Wellenanschluss 2,3 mm
|63530| Wellenanschluss 3,0 mm
|63540| Wellenanschluss 4,0 mm
|63550| Wellenanschluss 5,0 mm
|63560| Wellenanschluss 6,0 mm
|63524| Wellenanschluss 3/32" Zoll (2,38 mm)
|63532| Wellenanschluss 1/8" Zoll (3,18 mm)
|63548| Wellenanschluss 3/16" Zoll (4,l6 mm)
|63564| Wellenanschluss 1 /4" Zoll (6,35 mm)


Lieferbare Wellenanschlüsse für Wellen mit Gewinde

Artikel-Nr.
|63630| Gewindeanschluss M3 (M3 x 0,5 mm)
|63640| Gewindeanschluss M4 (M4 x 0,7 mm)
|63650| Gewindeanschluss M5 (M5 x 0,8 mm)
|63660| Gewindeanschluss M6 (M6 x 1,0 mm)
|63636| Gewindeanschluss 4 BA (3,6 mm)
|63648| Gewindeanschluss 2 BA (4,8 mm)
|63664| Gewindeanschluss 1/4" BSF (6,35 mm)
|63665| Gewindeanschluss 1/4" UNF (6,35 mm)


Außerdem lieferbar:
Fertig konfektionierte Kupplungen für glatte Wellen. Lieferung mit Gewindestiften und Sechskantschlüssel.

Artikel-Nr.
|63701| Von 2,3 mm auf 4 mm
|63702| Von 1/8" Zoll (3,18 mm) auf 4 mm
|63703| Von 1/8" Zoll (3,18 mm) auf 5 mm
|63704| Von 4 mm auf 4 mm
|63705| Von 4 mm auf 5 mm


Technische Daten:

Länge Kupplungseinheit einzeln 30 mm
Länge Kupplung mit Wellenanschlüssen 44 mm
Lange Doppelgelenkkupplung 74 mm
Durchmesser 14 mm
Gewicht Kupplung mit Wellenanschlüssen 20 g
Material Kupplungseinheit Nylon/Messing
Material Wellenanschluss Messing
