Seilwinde Abschlepper FH16

Winde für den VOLVO FH 16 TOW TRUCK von Tamiya!

Die Windentrommel aus Alu für den VOLVO FH 16 TOW TRUCK wird einfach gegen die Kunststoff Windentrommel von TAMIYA ausgetauscht.

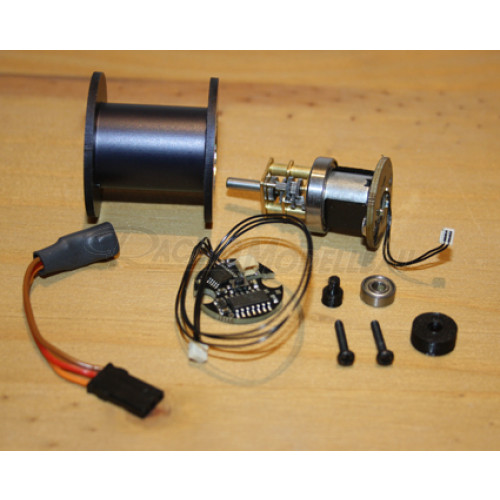

Die Seitenscheiben sind aus Alu gelasert die Trommel aus Alurohr gesägt und bearbeitet, alle Teile der TMV Windentrommel sind schwarz eloxiert. In der Windentrommel befindet sich der Antriebsmotor, wobei Motor und Antriebswelle kugelgelagert sind. In einer der Seitenabdeckungen befindet sich die Elektronik mit der Steuerung der Winde, aus der nur 3 sehr dünne Kabel mit einem Servostecker kommen, der dann direkt an den Empfänger angeschlossen wird. Die Winde wickelt sich nicht ab, wenn Zug darauf ist.

Des Weiteren hat die Winde noch einen Tastenschalter, sodass die Winde auch ohne Fernsteuerung bedient werden kann.

Einstellungen:
Die Drehrichtung der Winde kann umgepolt werden, indem man vor dem Einschalten des Empfängers den Tasterschalter gedrückt hält und, sobald der Motor anläuft, wieder loslässt (innerhalb von 3 Sekunden).

Hält man den Tasterschalter länger als 3 Sekunden fest, gelangt man in den Einlernmodus. Man erkennt dies daran, dass die Winde langsam vor- und zurückdreht. Wichtig: Der Sender muss eingeschaltet sein und eine Verbindung zum Empfänger haben!
Man kann nun bestimmen, auf welchen Geberausschlag (Taster oder Joystick) die Winde reagieren soll. Bei kurzem Tasten mit +50% Auslenkung wird die Winde mit positivem Ausschlag ein- und ausgeschaltet. Bei kurzem Tasten mit -50% wird sie mit negativem Ausschlag gesteuert.
Damit wird es möglich, zwei Winden an einem Empfängerkanal zu betreiben, eine im Plus- und eine im Minusbereich. Die jeweils andere Drehrichtung wird – ähnlich wie bei der Tastersteuerung direkt an der Winde – durch Festhalten des ausgelenkten Gebers betätigt. Um den Doppelbetrieb wieder aufzuheben, unterbricht man im Einlernmodus einfach die Versorgungsspannung, ohne vorher einen Geber im Sender betätigt zu haben.
Für diese Betriebsart ist die zweite Buchse des Empfänger-Adapterkabels gedacht, es wird kein weiteres Y-Kabel benötigt!

Wichtig:
Jede Winde ist vor der Auslieferung auf Funktion geprüft worden.
Die Winde hebt ca. 1,6 kg. Bei größeren Gewichten kann die Winde beschädigt werden !
Schäden, die durch Überlastung zustande kommen, sind von der Reklamation ausgeschlossen !

Auf keinen Fall darf der Motor an der Platine aus der Trommel gezogen werden. Er könnte sonst irreparabel beschädigt werden!

W-Parts vom Tamiya Baukasten werden benötigt.

Technische Daten:

Hebekraft ca. 1,6 Kg
Duchmesser Trommelscheiben 34 mm
Durchmesser Trommel 20 mm
Breite Trommel ca. 29 mm
Versorgungsspannung 4-8 Volt
