Schaltmodul RC-SM-4
Details
Beschreibung

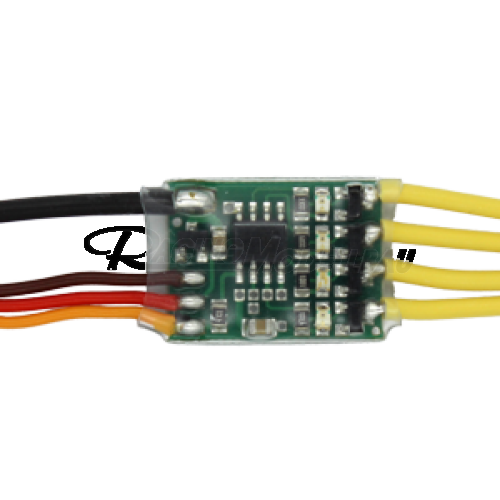

Mit dem Schaltmodul RC-SM-4 können Lichter und andere Verbraucher (z.B. Motoren, Pumpen, Relais) direkt über einen Kanal einer RC-Fernsteuerung geschaltet werden.
An dem Schaltmodul stehen dafür 4 Ausgänge zur Verfügung, die mit einem Strom von bis zu 4 A belastbar sind. Der Summenstrom aller Ausgänge darf allerdings 10 A nicht überschreiten.
Die Zustände der 4 Ausgänge werden durch farbige LEDs angezeigt. Es ist somit leicht ersichtlich, welche der 4 Ausgänge eingeschaltet sind.
Das RC-SM-4 verfügt über 15 verschiedene Schaltmodi, die per Setup ausgewählt werden können:
Modus | Funktion |
1 | 4-fach Memory kurz / lang |
2 | 2-fach Memory kurz / 2-fach tastend lang |
3 | 4-fach Memory über die Bereiche A, B, C, D |
4 | 4-fach tastend über die Bereiche A, B, C, D |
5 | 4-fach Memory über Zählmodus (EKMFA - A) |
6 | 4-fach Memory über Zählmodus (EKMFA - D) |
7 | Impuls bei Bewegung |
8 | 4-fach Lichtschalter einzeln (Stufenschalter) |
9 | 4-fach Lichtschalter kombiniert |
10 | Blinker (Lenkung), Warnblinker, Licht 1+2 |
11 | Blinker (Memory), Warnblinker, Licht 1+2 |
12 | Blinker (automatische Abschaltung), Warnblinker, Licht 1+2 |
13 | Blinker (Memory), Licht 1, Licht 2 |
14 | Bremslicht, Licht, Rückfahrlicht |
15 | Blitzer, Lauflicht |
Bei Auslieferung des RC-SM-4 ist Modus 1 vorab eingestellt.
Für die Modi Nr. 3, 4, 7, 10 und 14 wird am Sender ein proportionaler Geber (Steuerknüppel, Schieberegler, Drehregler) benötigt, da das RC-SM-4 hier proportionale (stufenlose) Signale auswerten muss.
Bei allen anderen Modi reicht ein 3-Positions-Schalter am Sender zur Steuerung der Ausgänge. Wobei aber auch hier proportionale Geber verwendet werden können.
Weitere Informationen und eine genaue Beschreibung der 15 Schaltmodi findet ihr in der Bedienungsanleitung (PDF).
Technische Daten
Versorgungspannung: | 4,0 - 8,0 V (über RC-Empfänger) |
Stromaufnahme: | ca. 10 - 25 mA |
Schaltausgänge: | 4 Stück minusschaltend |
Schaltspannung: | max. 20 V DC |
Schaltstrom: | max. 4 A pro Ausgang Summenstrom aller Ausgänge: max. 10 A |
Schaltmodi: | 15 verschiedene Schaltmodi, frei wählbar |
Nullpunkt des RC-Signals: | fest bei 1,500 ms |
Abmessungen: | 23 x 15 x 4 mm |
Kabellänge: | ca. 30 cm |
Gewicht: | 12 g |
Zusätzliche Information
Hersteller | Beier-Electronic |
---|---|
Artikelnummer | RC-SM-4 |
