Reflex 6/14Ch Switch 4 15Prog.
Details

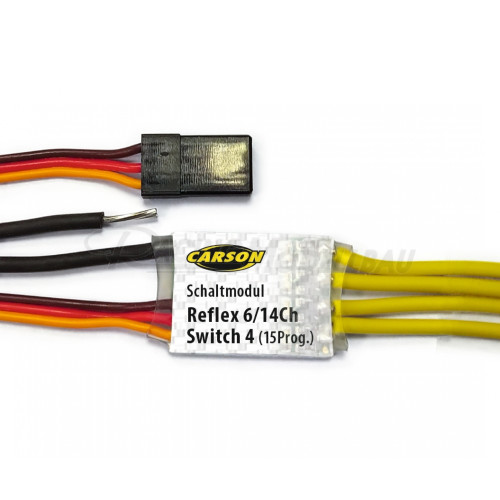

Reflex 6/14Ch Switch 4 (15Prog.)
Die Schaltmodule werden direkt an ihrem RC-Empfänger angeschlossen und können über einen Taster, Schalter oder Knüppel gesteuert werden. Auf dem Schaltmodul stehen vier getrennte und minusschaltende Ausgänge zur Verfügung, die mit dem Minuspol des Verbrauchers zu verbinden sind. Jeder Schaltausgang kann einen Strom von max. 2,5 A schalten. Die maximal zulässige Versorgungsspannung beträgt 16 V/DC. Das Modul versorgt sich selbst über das Servokabel mit Spannung. Das schwarze Minuskabel kann direkt am Akku oder an der optional erhältlichen Verteilerklemme (503062) angeschlossen werden. Bei hohen Lasten ist das schwarze Kabel über die Verteilerklemme oder am Fahrakku anzuschließen, um Schäden am Empfänger zu vermeiden.
Für ein leichtes Verdrahten empfehlen wir:
(Es empfiehlt sich die Kabelenden zu verzinnen.)
503062 CARSON Reflex Switch 2/4 Stromverteiler
Technische Daten:
Schaltmodus: 15 Programme
Eingangsspannung: 4 – 8 V/DC (vom Empfänger 5,0-5,5V/DC)
Schaltausgänge: 4
Schaltspannung: max. 16 V/DC
Schaltstrom: max. 2,5 A pro Ausgang
Servoanschluss: Kabellänge 300 mm, UNI-Stecksystem
Abmessung: 16 x 14 x 4 mm
Gewicht: ca. 10 g
Zusätzliche Information
Hersteller | Carson |
---|---|
Artikelnummer | CAR503063 |
