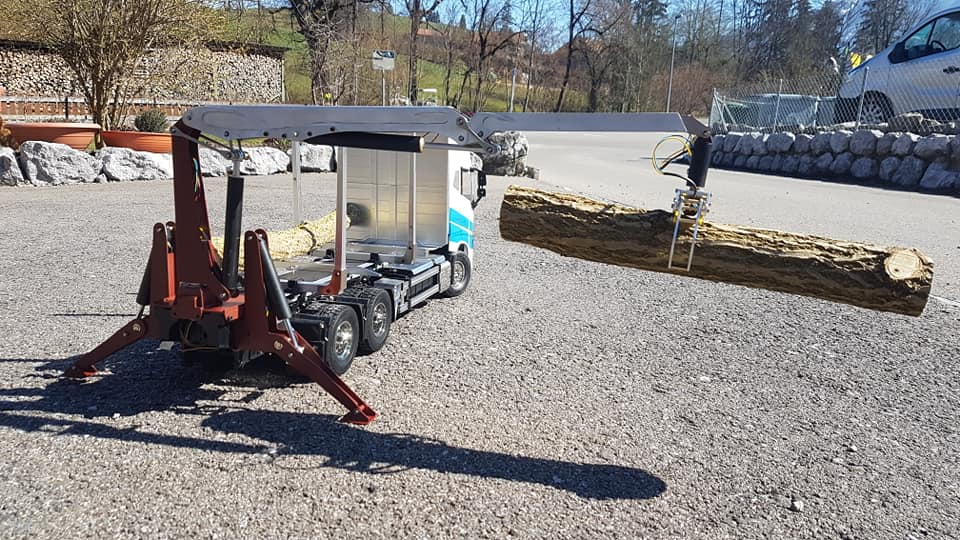

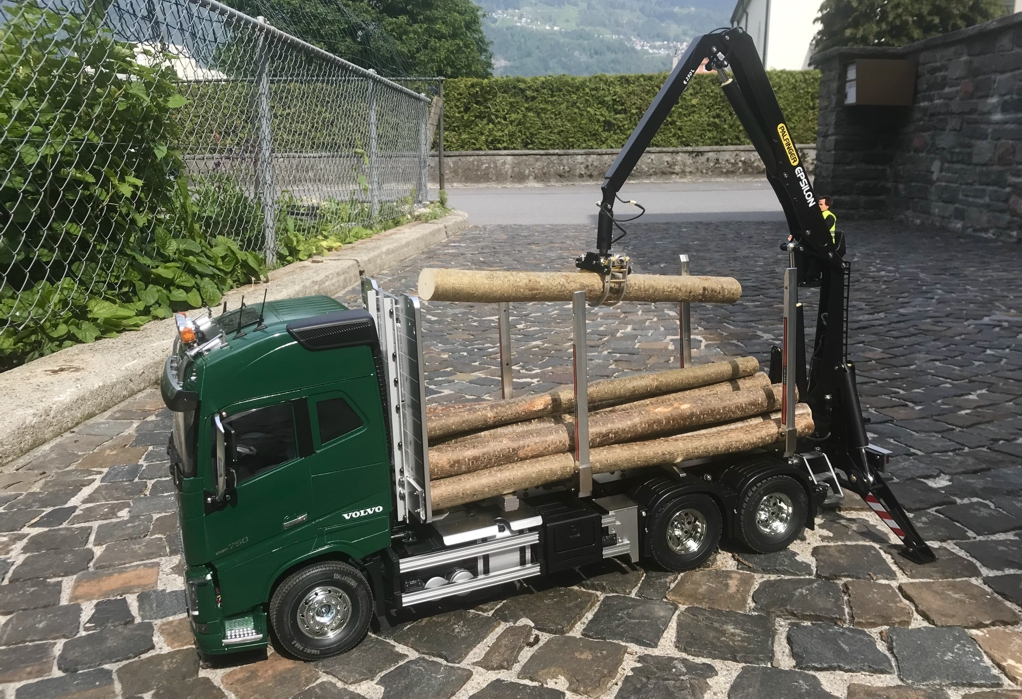

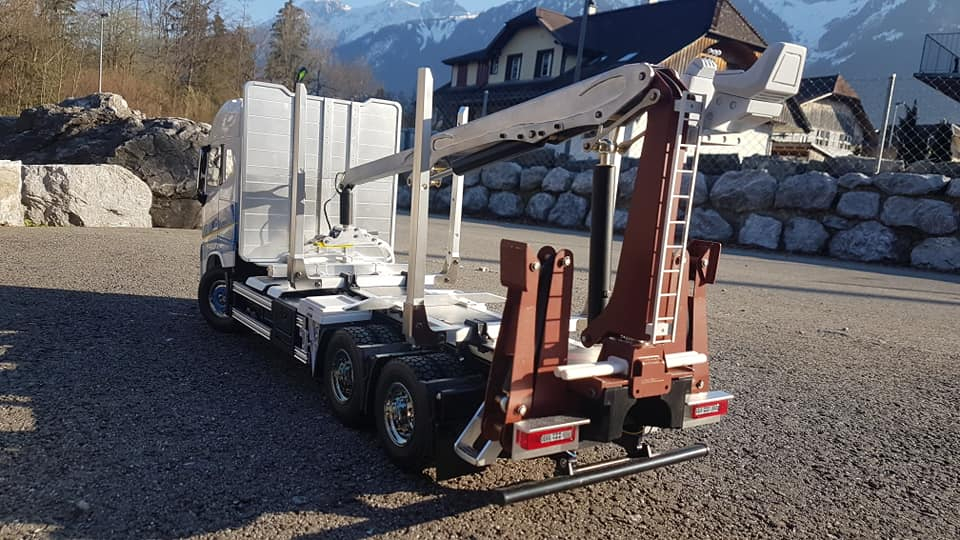

Langholzkran 1:14 (Demomodell im Geschäft)
Produktdetails

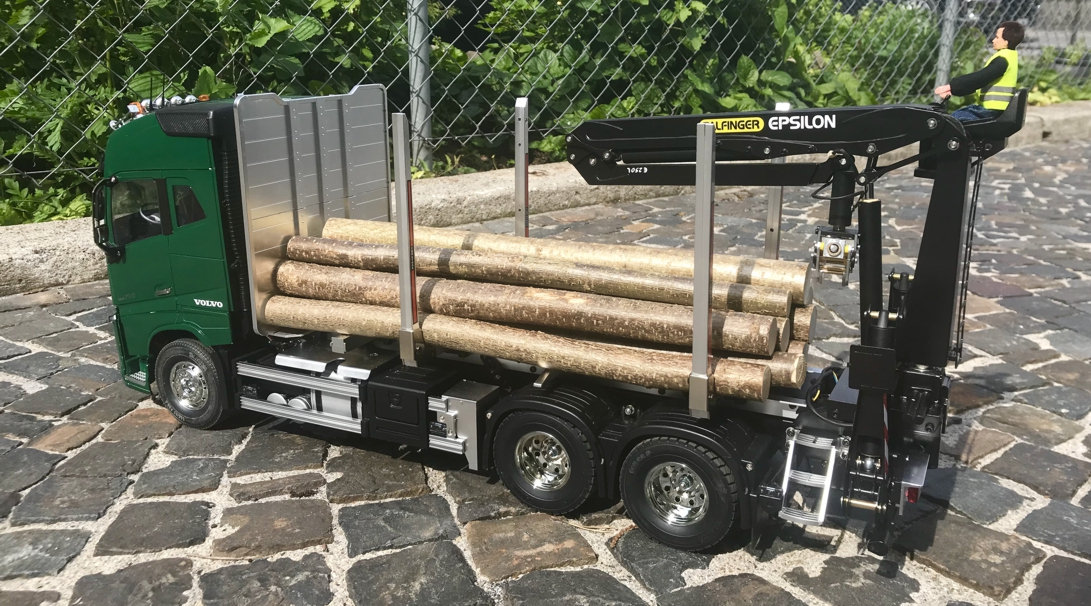

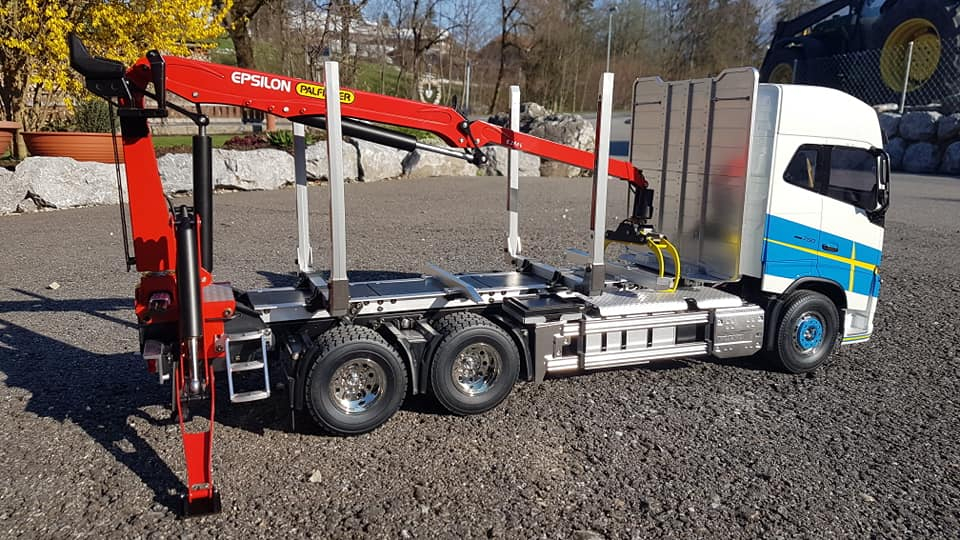

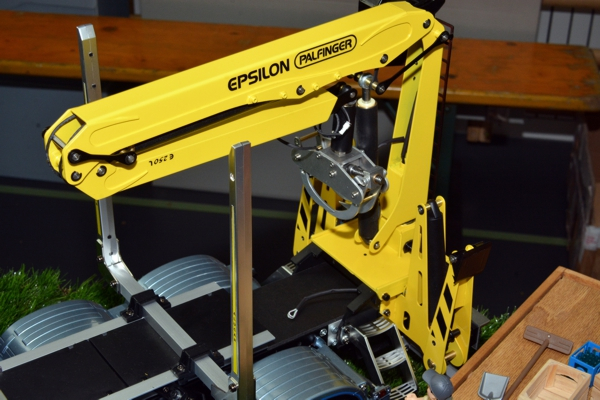

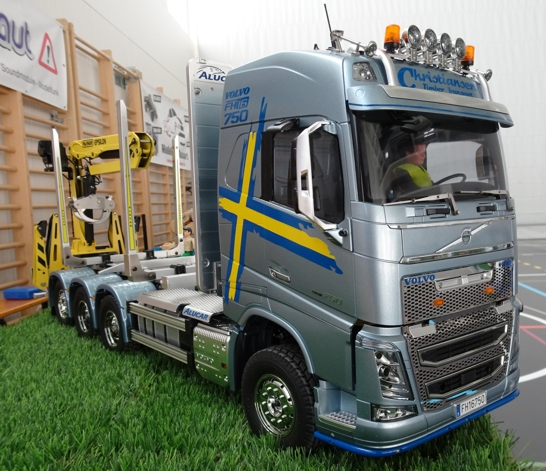

Dieses Modell wurde für den neuen Tamiya Volvo FH16 750 entwickelt. Vorbild Palfinger Epsilon.
Der Kran ist elektrisch angetrieben und sehr platzsparend da keinerlei Hydraulikteile (Ventile, Pumpe, Schläuche) im Fahrzeug verbaut werden müssen.
Fahrzeugseitig muss nur die Strebe an W3 gekappt werden. Danach wird die Metallgrundplatte mit den mitgelieferten 4 Imbussschrauben M3x12 festgeschraubt.
Das fertige Modell mit allen Optionen muss mit einer Spannung von 12V betrieben werden und benötigt 6 freie Kanäle für die steuerbaren Funktionen:
-Stützen auf/ab
-Rotation 360° endlos
-heben/senken Hauptarm
-ein/ausschwenken Ausleger
-Rotation Greifer
-öffnen/schliessen Greifer

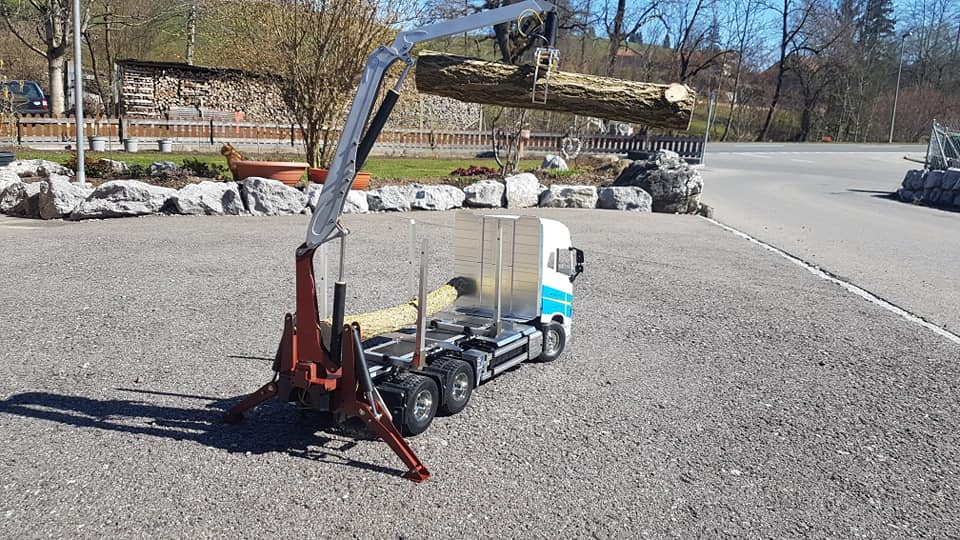

Der Kran hat einen Aktionsradius von 500mm um den Drehpunkt. In diesem Arbeitsbereich kann eine Last von maximal 700g bewegt werden.

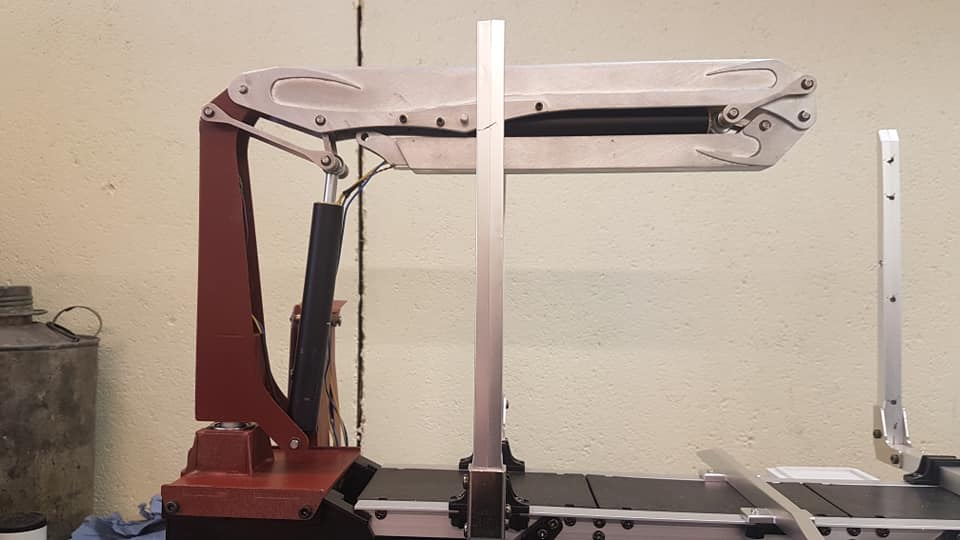

Technische Daten Kran:
Kran im Rohbau (ohne Lackierung) mit 2 Zylinder(Cti), ohne Regler.
Schneckenradgetriebe für den Drehantrieb,
doppelt Kugelgelagerterte Grundplatte alles aus Stahl, Messing und Aluminium inklusive elektrische Drehdurchführung im Zentrum mit 12 Kanälen, wovon 8 für den Betrieb benötigt werden. 4 sind Reserve für z.B. Licht und eine weitere Sonderfunktion. Der Drehantrieb kann 360grad endlos benutzt werden, es sind keine Kabel ausserhalb des Krans.
Link in den Shop

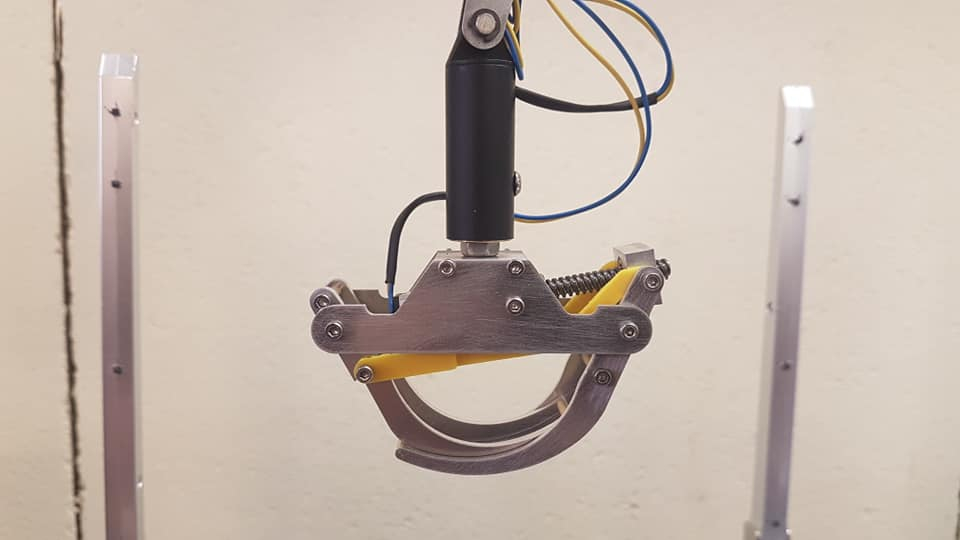

Technische Daten Greifer:
Holzgreifer passend für Holzkran komplett Metall (Alu). Automatische Endabschaltung in beiden Endlagen. Hersteller Cti-Modellbau.
- Betriebsspannung 12 Volt
- max. Öffnungsweite 110mm
- Maßstab 1:16
- Breite 26mm
- drehbar 360 Grad
- Drehgeschwindigkeit 0-85 U/min. (proportional regelbar)

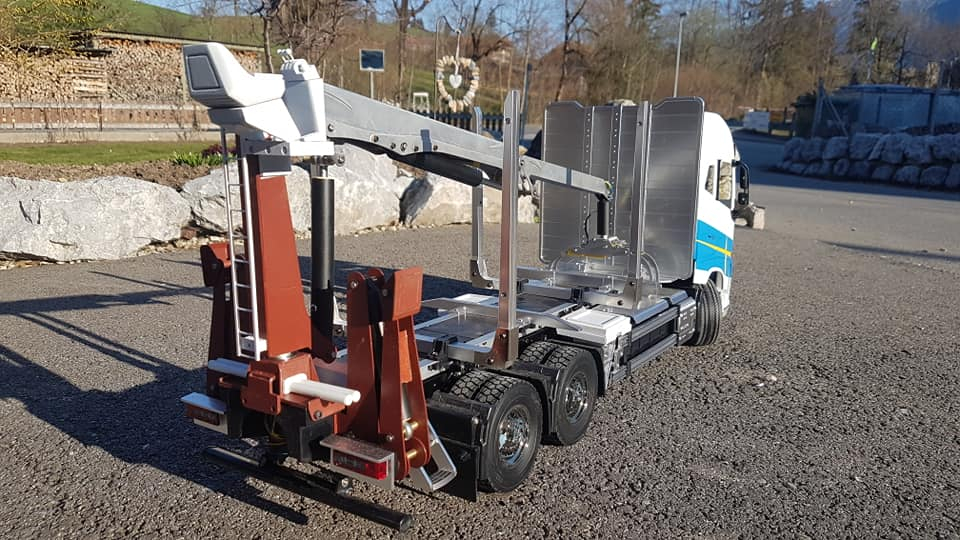

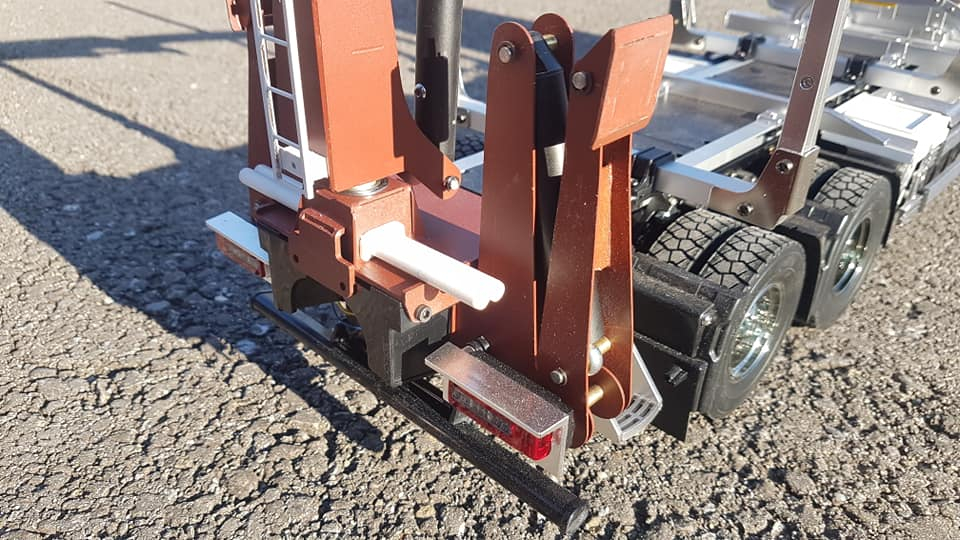

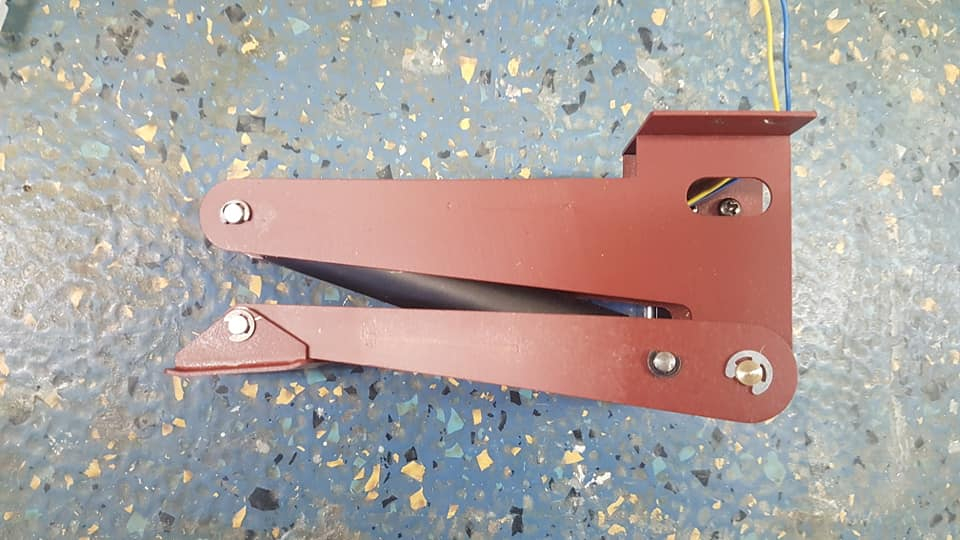

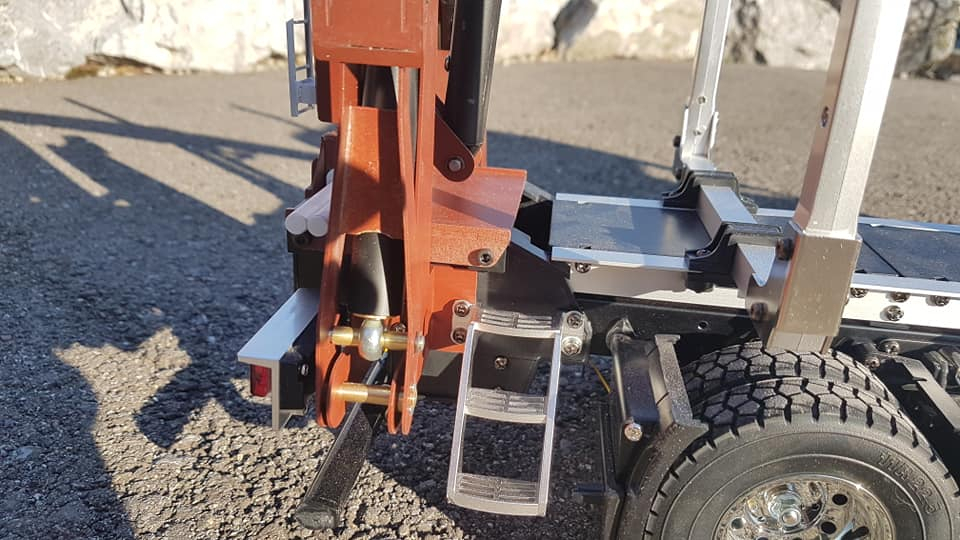

Technische Daten Forststützen:
2 Stützen (rechts/links) montiert, mit 2 Zylinder (Cti), robust aus Stahlblech, ohne Regler. Link in den Shop

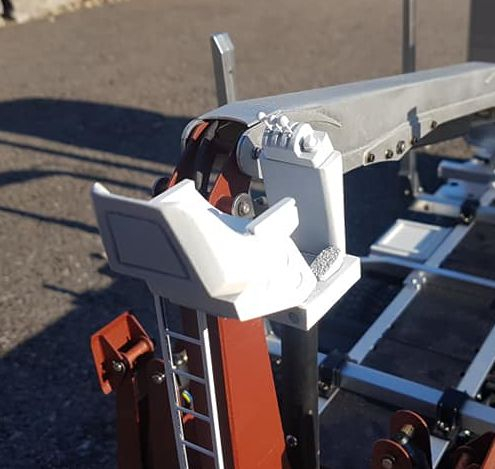

Technische Daten Scalepaket:
1 Führerstand mit Sitz,
Konsole und allen Hebeln,
Schwenkzylinderattrappen,
2 Unterlagsplatten zu Stützfüssen,
Leiter aus Stahl.
Die Kunststoffteile sind aus Resin und nicht aus dem 3D-Drucker, es ist keine Nacharbeit an der Oberfläche nötig!
Lieferumfang Elektronikpaket:
7 Regler, 5x Cti und 2x Servonaut für den Betrieb von Kran und Forststützen
Setpreis Kran Komplett mit allen Optionen mit Preisvorteil CHF 3330.00
Link in den Shop
Alle Infos zum Kran als PDF zum ausdrucken
Video zum Kran:
