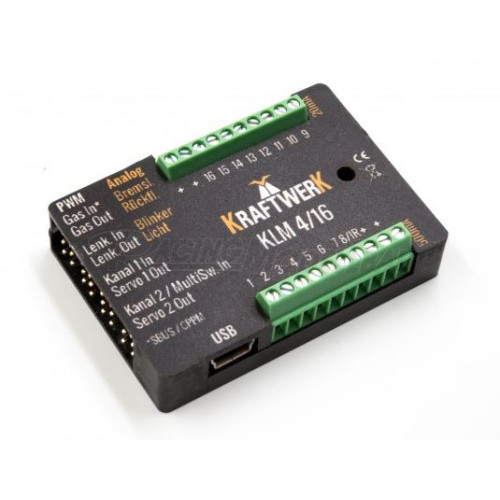

KLM 4/16 Lichtassistent

Produktinformationen "KLM 4/16 Lichtassistent"

Für Hersteller Universal
Für Modell Universal
Inkl. Beleuchtungsplatinen nein
Inkl. verkabelter LEDs nein

Highlights & Details

Plug & Play Lösung (anschließen und fahren)
Kompatibel mit allen Soundmodulen
Kompatibel mit allen Fahrtenreglern
Eingeschränkt kompatibel mit Tamiya MFU/MFC
Erweiterbar mit unterschiedlichsten Beleuchtungsplatinen
Integrierter Infrarotsender zur Aufliegerbeleuchtung
Per PC bis ins kleinste Detail an das Vorbild anpassbar
Keine Programmierkenntnisse erforderlich
PC - Software Kraftwerk ControlPanel gratis downzuloaden

Technische Daten
Abmessungen:52x36x13mm
Anzahl Servoeingänge: 4 (Alternativ über CPPM, SBUS, IBUS, Data)
Anzahl Analogeingänge: 6
Anzahl Servoausgänge: 4
Anzahl Schaltausgänge: 16
Strombelastbarkeit Ausgänge: 8x 20mA, 8x500mA
Spannung am "+" Ausgang: BEC Spannung (5-6V)
Spannungsversorgung über Empfängerstromversorgung (BEC des Fahrtenreglers)
Max. Stromverbrauch 30mA

Der Lichtassistent KLM 4/16 ist die Weiterentwicklung des KLM 4/12-500.
Kompakte Bauweise, einfachste Bedienung und Kompatibilität zu den gängigsten Systemen am Markt sind seine Hauptstärken.

Er ist kompatibel mit gewöhnlichen Vorwärts-Rückwärts Fahrtenreglern (mit oder ohne separater Bremse), mit denTempomatfahrtenreglern von Servonaut und allen Soundmodulen.

Die Lichtfunktionen können auf unterschiedlichste Weise gesteuert werden, Details hierzu entnehmen Sie bitte dem Handbuch.
Das lediglich 52 x 36 x 13mm kleine Modul bietet acht Hochstromausgänge (je 500mA und acht Schaltausgänge mit integrierten Vorwiderständen), vier einstellbare Servoausgänge, einen Infrarotausgang, eine nur zur Konfiguration notwendige USB Buchse und fünf Busausgänge, über die das System beliebig mit zusätzlichen Schalt-, Servo- oder Motorfunktionen erweitert werden kann.

Standardbelegung der Ausgänge:

Ausgang 1 & 2: Standlicht & Fernlicht & Lichthupe
Ausgang 3 & 4: Abblendlicht
Ausgang 5: Blinker links
Ausgang 6: Blinker rechts
Ausgang 7 & 8: Rücklicht & Bremslicht
Ausgang 9: Nebelschlussleuchte
Ausgang 10: Rückfahrlicht
Ausgang 11 & 12: Blitzer

Es ist möglich, das Verhalten jedes einzelnen Ausganges per PC völlig unabhängig und frei zu wählen und auf Prozentbasis zu konfigurieren.
Zur Auswahl stehen neben einigen Effektbeleuchtungen, alle im Original üblichen Lichtfunktionen:

kombiniertes Frontlicht (Standlicht, Abblendlicht, Fernlicht, Lichthupe und Nebelscheinwerfer),
kombiniertes Rücklicht (Standlicht, Bremslicht, Nebelschlussleuchte)
amerikanisches Rücklicht (Standlicht, Bremslicht, Blinker)
Tagfahrlicht mit automatischer Absenkung bei Blinkerbetätigung
Abbiegelicht
Kurvenlicht
Rückfahrscheinwerfer
Blinker, Warnblinker, amerikanischer Blinker
Multiblitzer
Lauflicht
Rundumlicht
KnightRider

Neben dem grundsätzlichen Verhalten der einzelnen Ausgänge können auch die Helligkeit, die Ein- und Ausschaltgeschwindigkeit, sowie die Ein- und Ausschaltdauer bei Blinkfunktionen eingestellt werden.

Wie einfach dies möglich ist, lässt sich schon vorab mit dem Demomodus der freien PC Software ControlPanel testen.

Das Modul wird an vier Kanäle des Empfängers angeschlossen. Neben Gas und Lenkung dienen zwei Kanäle (K1 und K2) zur Steuerung der Beleuchtung. Die verschiedenen Varianten entnehmen Sie bitte dem Handbuch!

Bei der Entwicklung wurde besonderes Augenmerk auf die Einfachheit der Bedienung gelegt.

Für dieses System brauchen Sie keinerlei elektronische Erfahrung! Alle benötigten Informationen finden Sie in der mitgelieferten Schnellstartanleitung!

Lieferumfang

KLM 4/16 Lichtassistent

Download Handbuch
