Kingbus Universalmodul für Cockpit
Details
Universalmodul für die Montage im Cockpit des Modells. Es können am Modul einzelne LED's angeschlossen werden. Es werden keine zusätzlichen Vorwiderstände benötigt, da diese bereits im Modul integriert sind!
Die Farbe der anzuschliessenden LED ist auf dem Modul mit einem farbigen Punkt gekennzeichnet. Es kann pro Ausgang eine LED angeschlossen werden. Beachten Sie bei der Montage auch die mitgelieferte Anleitung.
An dem mit "HC" gekennzeichnetem Ausgang können mehrere LEDs (bis 100mA gesamt) angeschlossen werden. Es muss allerdings der Vorwiderstand berechnet und zwischen Universalmodul und LED eingebaut werden (nur bei HC-Ausgang)!
Das Modul wird einbaufertig und geprüft geliefert. Der Anschluss am Kingbus-Lichtsystem ist simpel - einfach einstecken!

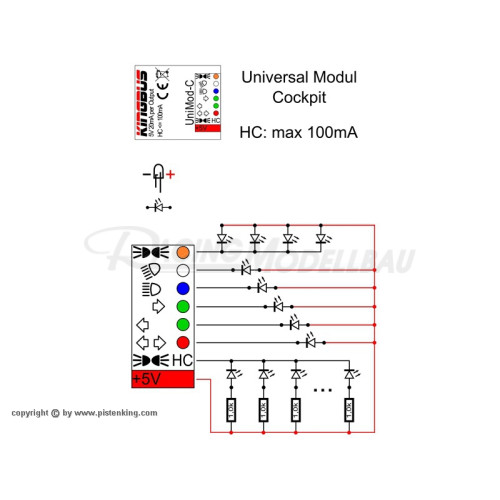

Beachten Sie auch den Anschlussplan in der Bildstrecke.
Ausgänge:
- Standlicht
- Arbeitsscheinwerfer vorne
- Fernlicht
- Blinker links und rechts
- Warnblinker
- Standlicht (HC)
+ 5 Volt
Technische Daten:
Abmessungen Modul: 27 x 15 x 8mm (LxBxH)
Kabellänge: 300mm
Lieferumfang:
- 1 Universalmodul mit Anleitung
Zusätzliche Information
Hersteller | Pistenking |
---|---|
Artikelnummer | KB-UNIMOD-C |
