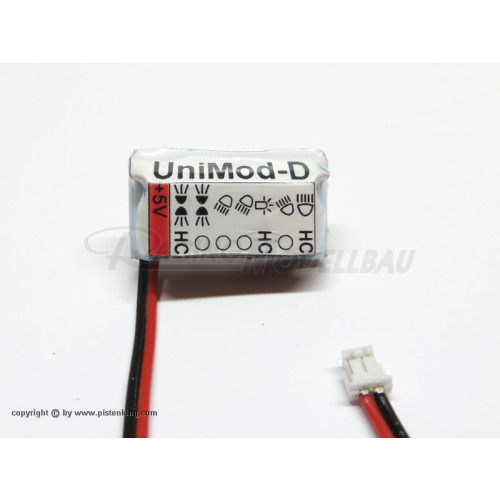

Kingbus Universalmodul Dach

Universalmodul für die Montage im Dach des Modells. Es können am Modul einzelne LED's angeschlossen werden. Es werden keine zusätzlichen Vorwiderstände benötigt, da diese bereits im Modul integriert sind!
Die Farbe der anzuschliessenden LED ist auf dem Modul mit einem farbigen Punkt gekennzeichnet. Es kann pro Ausgang eine LED angeschlossen werden.
An den mit "HC" gekennzeichneten Ausgängen können mehrere LEDs (bis 100mA gesamt) angeschlossen werden. Es muss allerdings der Vorwiderstand berechnet und zwischen Universalmodul und LED eingebaut werden (nur bei HC-Ausgang)!
Wenn eine Pistenking-Rundumkennleuchte angeschlossen wird braucht diese natürlich keinen Vorwiederstand!

Das Modul wird einbaufertig und geprüft geliefert. Der Anschluss am Kingbus-Lichtsystem ist simpel - einfach einstecken!
Beachten Sie auch den Anschlussplan in der Bildstrecke.

Ausgänge:
-  Standlicht 2x
-  Fernlicht (HC, rastend nur bei Abblendlicht)
-  Lichthupe
-  Rundumleuchte (HC)
-  Arbeitsscheinwerfer vorne
-  Arbeitsscheinwerfer hinten 2x
+ 5 Volt

Technische Daten:
Abmessungen Modul: 27 x 15 x 8mm (LxBxH)
Kabellänge: 300mm

Lieferumfang:
- 1 Universalmodul mit Anleitung
