Kingbus Unimod Rücklichter Paar
Details

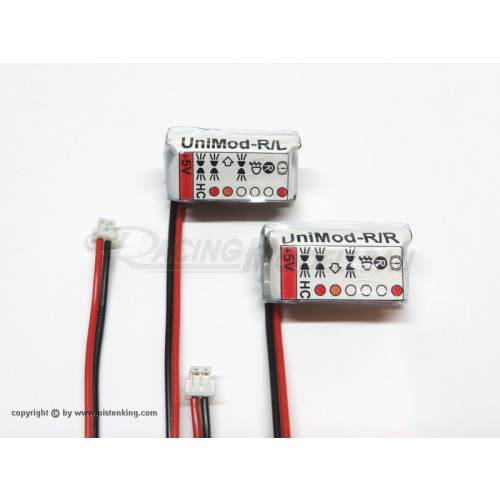

Universalmodule für die Montage bei der Heckstoßstange des Modells. Es können am Modul einzelne LED's angeschlossen werden. Es werden keine zusätzlichen Vorwiderstände benötigt, da diese bereits im Modul integriert sind!
Die Farbe der anzuschliessenden LED ist auf dem Modul mit einem farbigen Punkt gekennzeichnet. Es kann pro Ausgang eine LED angeschlossen werden.
An den mit "HC" gekennzeichneten Ausgängen können mehrere LEDs (bis 100mA gesamt) angeschlossen werden. Es muss allerdings der Vorwiderstand berechnet und zwischen Universalmodul und LED eingebaut werden (nur bei HC-Ausgang)!
Die Module werden einbaufertig und geprüft geliefert. Der Anschluss am Kingbus-Lichtsystem ist simpel - einfach einstecken!
Beachten Sie auch den Anschlussplan in der Bildstrecke.
Ausgänge:
- Standlicht
- Nebelschlussleuchte
- Bremslicht über Fahrkanal
- Rückfahrscheinwerfer über Fahrkanal oder Kingpad
- Blinker links / rechts
- Warnblinker
+ 5 Volt
Technische Daten:
Abmessungen Modul: 27 x 15 x 8mm (LxBxH)
Kabellänge: 150mm
Lieferumfang:
- 2 Universalmodule (links und rechts)
Zusätzliche Information
Hersteller | Pistenking |
---|---|
Artikelnummer | KB-UNIMOD-R |
