Kingbus UniMod Dach mit Blinker
Details

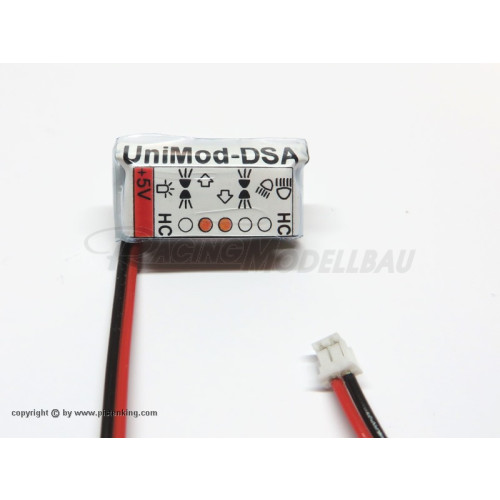

Universalmodul für die Montage im Dach des Modells. Es können am Modul einzelne LED's angeschlossen werden. Es werden keine zusätzlichen Vorwiderstände benötigt, da diese bereits im Modul integriert sind!
Die Farbe der anzuschliessenden LED ist auf dem Modul mit einem farbigen Punkt gekennzeichnet. Es kann pro Ausgang eine LED angeschlossen werden.
An den mit "HC" gekennzeichneten Ausgängen können mehrere LEDs (bis 100mAh gesamt) angeschlossen werden. Es muss allerdings der Vorwiderstand berechnet und zwischen Universalmodul und LED eingebaut werden (nur bei HC-Ausgang)!
Wenn eine Pistenking-Rundumkennleuchte angeschlossen wird braucht Diese natürlich keinen Vorwiederstand!
Das Modul wird einbaufertig und geprüft geliefert. Der Anschluss am Kingbus-Lichtsystem ist simpel - einfach einstecken!
Beachten Sie auch den Anschlussplan in der Bildstrecke.
Ausgänge:
- Standlicht
- Fernlicht (HC, rastend nur bei Abblendlicht)
- Lichthupe
- Blinker links / rechts
- Rundumleuchte (HC)
- Arbeitsscheinwerfer hinten
+ 5 Volt
Technische Daten:
Abmessungen Modul: 27 x 15 x 8mm (LxBxH)
Kabellänge: 300mm
Lieferumfang:
- 1 Universalmodul mit Anleitung
Zusätzliche Information
Hersteller | Pistenking |
---|---|
Artikelnummer | KB-UNIMOD-DSA |
