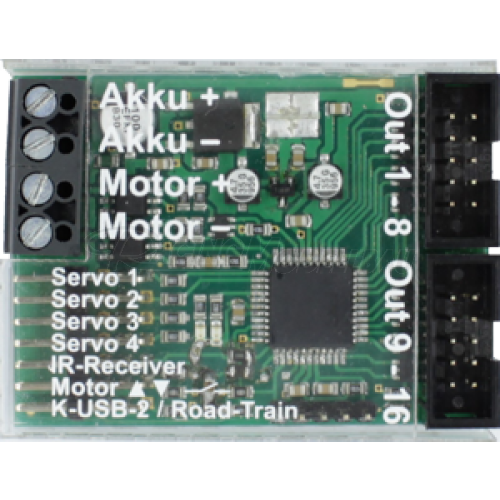

IR-Lichtmodul LM-IR-16-4

Das IR-Lichtmodul auf einen Blick:

• Zur Steuerung von Lichtern, Servos und Motoren an Aufliegern und Anhängern
• Erweiterung für die Module SFR-1, USM-RC-2 und UFR-1230
• Versorgungsspannung zwischen 6 - 12 V
• 1:1 Weiterleitung der Lichtsignale via Infrarot
• 16 Schaltausgänge für Lichter, inklusive Sonderfunktionen wie Blitzer, Rundum- und Lauflichter
• 4 Servoausgänge
• 1 Motorausgang (max. 2 A)
• Zusätzliche Einstellmöglichkeiten mit der Software LM-Teacher
• Erweiterung für Road-Trains möglich
• Kleine Bauform: 58 x 44 x 17 mm

Beschreibung

Das Infrarot-Lichtmodul LM-IR-16-4 ist ein Erweiterungsmodul für folgende Module:

Mit dem Lichtmodul können an einem (Truck-) Anhänger und Auflieger Lichter, Servos und Motoren gesteuert werden. Die Übertragung der Signale erfolgt dabei drahtlos über Infrarot.

Lichtsteuerung
Am LM-IR-16-4 stehen 16 Schaltausgänge zum Anschluss der Beleuchtung (z.B. Lampen und LEDs) zur Verfügung. Die Lichtsignale werden 1:1 vom Hauptmodul an das Lichtmodul weitergeleitet. Für 4 Schaltausgänge können Sonderfunktionen wie ein Rundumlicht, ein Lauflicht oder verschiedene Blitzeffekte gewählt werden.

Motorsteuerung
Der Motorausgang auf dem Lichtmodul kann zur direkten Steuerung von z.B. Stützenmotoren, Rampen oder Kippfunktionen verwendet werden. Ein Schalter zur manuellen Steuerung des Motorausgangs kann optional ebenfalls an das Modul angeschlossen werden.

Servosteuerung
Auf dem Lichtmodul sind ebenfalls 4 Servoausgänge vorhanden, mit denen verschiedene Bewegungen gesteuert werden können. Anwendungen hierfür sind z.B. Aufliegerstützen, die Ver- und Entriegelung einer Sattelstütze, lenkbare Achsen oder Kippbewegungen. Um weitere Motoren zu steuern, können Fahrtregler ebenfalls an die Servoausgänge angeschlossen werden.

Road-Train
An das Lichtmodul kann eine weitere IR-Sendediode angeschlossen werden, die das empfangene IR-Signal dann 1:1 an ein weiteres Lichtmodul weiterleitet.

Über eine Funktionen am Hauptmodul („LM: Road-Train ID X aktivieren“), können die Servoausgänge und der Motorausgang gezielt bei einzelnen Lichtmodulen gesteuert werden. So kann ein Road-Train mit mehreren Anhängern einfach realisiert und gemeinsam als auch getrennt gesteuert werden.

Zusätzliche Einstellungen mit dem LM-Teacher
Das Lichtmodul ist im Auslieferungszustand mit den Standardeinstellungen betriebsbereit. Mit der Software LM-Teacher können einige Einstellungen angepasst und zusätzliche Optionen gewählt werden. Zudem besteht die Möglichkeit eine Diagnosefunktion durchzuführen, um die Funktion des Lichtmoduls zu überprüfen. Hierfür wird das Lichtmodul mit dem Datenkabel K-USB-2 an einen Windows-PC angeschlossen.

Die Windows-Software "LM-Teacher" kann kostenlos hier heruntergeladen werden: Download (4 MB)

Um das LM-IR-16-4 über den SFR-1, das USM-RC-2 oder den UFR-1230 steuern zu können, muss das Lichtmodul in den Einstellungen des Hauptmoduls aktiviert werden. Hierfür wird mindestens die Version V1.30 des SFR-1 Sound-Teacher, Version V1.80 des USM-RC-2 Sound-Teachers und Version V1.30 des UFR Drive-Teacher benötigt.

Weitere Informationen findet ihr in der Bedienungsanleitung (PDF).

Technische Daten

Lieferumfang:

Passendes Zubehör:

• Datenkabel K-USB-2
• Flachbandkabel 10-pol. (1 Stück schon im Lieferumfang enthalten)
• Anschlussklemme AKL-8 oder AKL-8-W für einen einfachen Anschluss der Beleuchtung / LEDs

Optionales Zubehör für das Lichtmodul

Abbildung	Produktbezeichnung	Funktion
	LM-SW: Schalter zur manuellen Motorbedienung	An die Stiftleiste X5/6 kann ein optionaler Schalter angeschlossen werden, mit dem der Motorausgang manuell gesteuert werden kann. So können beispielsweise Aufliegerstützen auch ganz ohne Fernsteuerung bewegt werden. Die Geschwindigkeit des Motors im manuellen Betrieb ist im LM-Teacher einstellbar.
	KB-IR-T: Tamiya-Königsbolzen mit Befestigung für den IR-Empfänger Abgebildeter IR-Empfänger ist nicht im Lieferumfang des Königsbolzen enthalten	Bei Aufliegern wird die IR-Sendediode unterhalb der Sattelkupplung befestigt und der IR-Empfänger an den Königsbolzen montiert. Damit der IR-Empfänger einfach und stabil befestigt werden kann, bieten wir eine spezielle Halterung an, in die der Empfänger eingespannt werden kann. Zur Übertragung des Infrarot-Signals verfügt der Königsbolzen über eine durchgängige Bohrung.
	IR-Sendediode	Hiermit können weitere Zugfahrzeuge ausgerüstet werden, um das LM-IR-16-4 zu steuern. Im Lieferumfang des LM-IR-16-4 ist schon eine IR-Sendediode erhalten!
