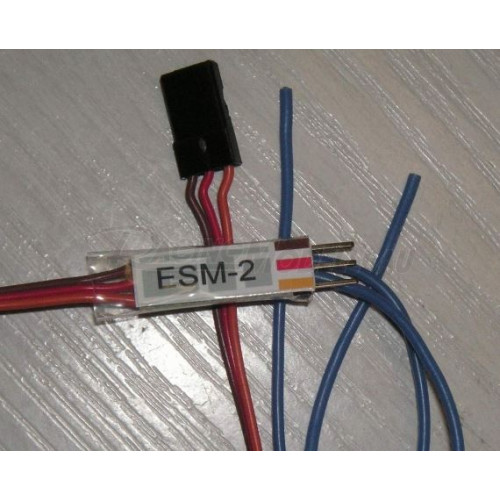

EndSchalter Modul

Mit Hilfe des ESM-2 können ALLE im Modellbau üblichen Motoren mit Endschaltern versehen werden.

Also auch Brushless-Motoren die mit der gängigen Schalter/Dioden-Lösung nicht funktionieren.

Die Endschalter werden nicht wie üblich mit Dioden in den Motor-Stromkreis geschaltet sondern an 2 Steuereingänge des ESM-2.

Dies hat den Vorteil das die Schalter nicht den gesamten Motorstrom verkraften müssen.

Die Schalter schalten lastfrei nach Minus.

Zudem erspart man sich die Dioden.

Das ESM-2 wird einfach zwischen Empfänger und Regler gesteckt.

Der Empfänger-Puls wird eins zu eins durchgeschaltet.

Wird aber die blaue Steuerleitung 1 auf Minus geschaltet, dann wird der Empfänger-Puls auf

maximal 1,5 ms begrenzt.

Wird die blaue Steuerleitung 2 auf Minus geschaltet, dann wird der Empfänger-Puls auf

minimal 1,5 ms verlängert.

Somit kann der Motor an den Endschaltern nur noch in die entgegengesetzte Richtung angesteuert werden.

Maße: 20x8x3mm
