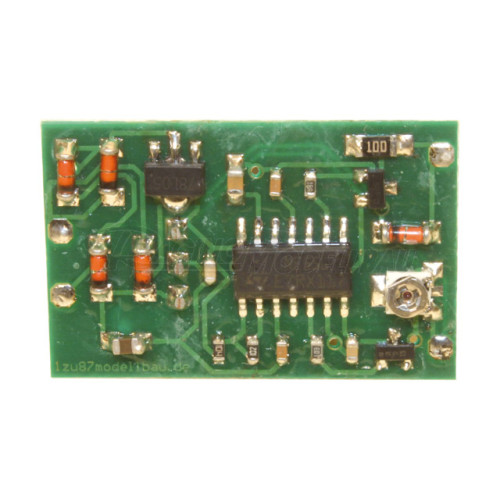

Drehzahlsteller PWM Sol-Expert

Um kleine 3-6 V Motoren auch an einer höheren Spannung zu betreiben, wurde diese PWM entwickelt.
Am Eingang wird sie mit 6-18 V Gleich- oder Wechselstrom versorgt. Die Schaltung erzeugt daraus eine pulsweitenmodulierte Spannung von 5 V. Über den kleinen Trimmer lässt sich die Modulation und somit die Drehzahl ein einem weiten Bereich einstellen.
Die Schaltung eignet sich z.B. zur Ansteuerung von Sonderfunktionen im RC Modellbau (Radarantenne, Scheibenwischer, …) und Eisenbahnmodellbau (Windräder, Kirmeskarussell,…). Bei höherer Eingangsspannung oder großer Stromentnahme ist das Modul entsprechend zu kühlen, um einer Überhitzung und unbeabsichtigten Änderungen der Drehzahl vorzubeugen.

Technische Daten:
- Betriebsspannung: 6-18 V Gleich- oder Wechselspannung
- Ausgangsspannung: 5 V (moduliert)
- Ausgangsstrom: 100 mA max
- Gewicht o. Kabel: 3,5 g
- Abmessungen (l x b x h): 31 x 20 x 8 mm
