Anschlussklemme

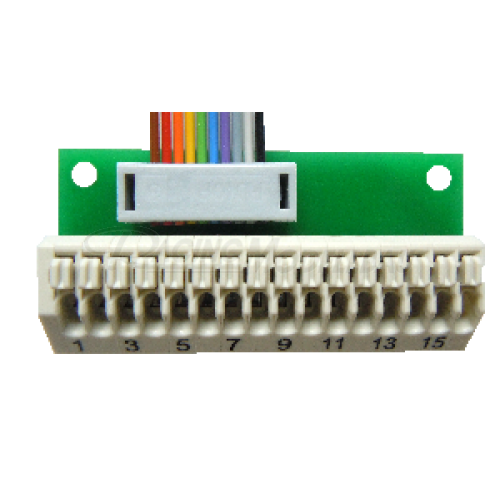

Anschlussklemme für Schaltausgänge AKL-10.

Die AKL-10 Anschlussklemme ermöglicht ein komfortables Verdrahten der Schaltausgänge bei folgenden Modulen:

Soundmodul USM-RC-2
Erweiterungsmodul EXM-2

Auf der Klemme stehen die Ausgänge 1 bis 10 zum einfachen Anklemmen zur Verfügung.
Die Klemmen 11 bis 16 sind miteinander verbunden, um ein einfaches Verteilen des Pluspols zu ermöglichen.

Die Anschlussklemme kann über das Flachbandkabel direkt auf die Module gesteckt werden.

Der Pluspol muss seperat zu den Verbrauchern geführt werden. Dazu können die Klemmen 11 bis 16 als Verteiler genutzt werden.

Weitere Informationen finden Sie in der Bedienungsanleitung (PDF).
