Anschlussklemme Widerstand

Anschlussklemme Widerstand

Mehr Ansichten

Bewerten Sie dieses Produkt als Erster

18,95 CHF

Art.Nr.: AKL-8-W

 an Lager

Details

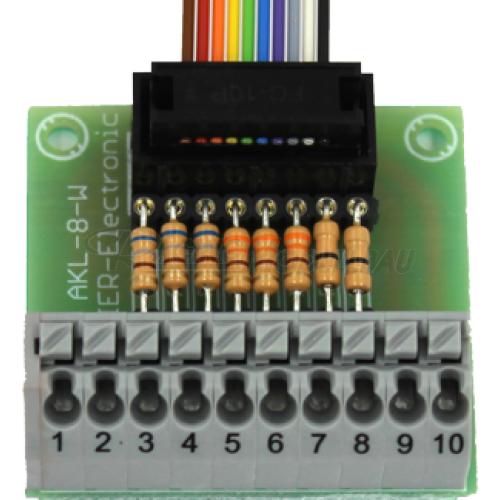

Anschlussklemme für Schaltausgänge AKL-8-W, mit steckbaren Widerständen.

Beschreibung

Die AKL-10-W Anschlussklemme ermöglicht ein komfortables Verdrahten der Schaltausgänge bei folgenden Modulen:

  • Soundfahrtregler SFR-1
  • Fahrtregler UFR-1230
  • Doppel-Fahrtregler UFR-1230-D

Als Besonderheit befinden sich auf der AKL-8-W Klemme 8 Steckplätze für Vorwiderstände, um den Anschluss von LEDs zu erleichtern.

Auf der Klemme stehen die Ausgänge 1 bis 8 zum einfachen Anklemmen zur Verfügung.
Der gemeinsame Pluspol liegt an den Klemmen 9 und 10 an.
Intern ist der Pluspol mit der Plusleitung der Versorgungsspannung (Akku+) verbunden.

Die Anschlussklemme kann über das Flachbandkabel direkt auf die Module gesteckt werden.

Im Lieferumfang der AKL-8-W befinden sich jeweils 8 Widerstände mit den Werten 0 Ohm (nur 1 schwarzer Ring), 150 Ohm (braun, grün, braun, gold), 330 Ohm (orange, orange, braun, gold) und 680 Ohm (blau, grau, braun, gold).

Weitere Informationen finden Sie in der Bedienungsanleitung (PDF).

Technische Daten

Anschlussklemmen: Soundfahrtregler SFR-1:
Klemme 1 bis 8: Schaltausgänge 1 – 8 bzw. 9 – 16 (minusschaltend) Klemme 9 bis 10: Pluspol der Versorgungsspannung

UFR Fahrtregler-Serie:
Klemme 1 bis 8: Schaltausgänge 1 – 8 des Fahrtreglers (minusschaltend) Klemme 9 bis 10: Pluspol der Versorgungsspannung
Anschlusskabel: 10-pol. Flachbandkabel, 20 cm lang
Abmessung: 38 x 36 x 17 mm
Gewicht: 18 g

Lieferumfang:

  • AKL-8-W Modul
  • Flachbandkabel ca. 20 cm
  • je 8 Widerstände 0 Ohm, 150 Ohm, 330 Ohm und 680 Ohm
  • Bedienungsanleitung (Deutsch)

Zusätzliche Information

Hersteller Beier-Electronic
Artikelnummer AKL-8-W
