Anschlussklemme
Details

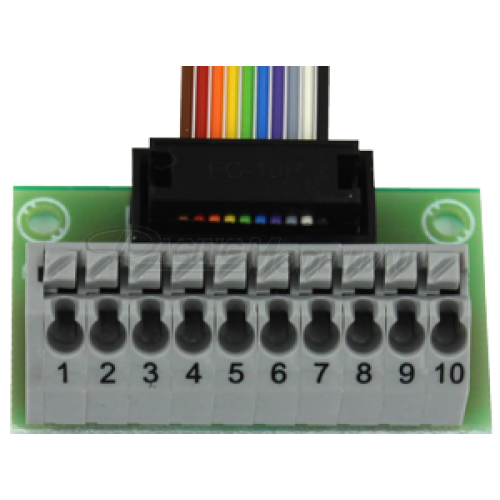

Anschlussklemme für Schaltausgänge AKL-8.
Beschreibung
Die AKL-8 Anschlussklemme ermöglicht ein komfortables Verdrahten der Schaltausgänge bei folgenden Modulen:
|
An der Anschlussklemme stehen die minusschaltenden Ausgänge 1 - 8 bzw. 9 - 16 des Soundfahrtreglers SFR-1 und die Schaltausgänge 1 - 8 der UFR-Fahrtregler Serie direkt auf einer Federkraftklemme zur Verfügung.
Der gemeinsame Pluspol liegt an den Klemmen 9 und 10 an.
Intern ist der Pluspol mit der Plusleitung der Versorgungsspannung (Akku+) verbunden.
Die Anschlussklemme kann über das Flachbandkabel direkt auf die Module gesteckt werden.
Weitere Informationen finden Sie in der Bedienungsanleitung (PDF).
Technische Daten
| Anschlussklemmen: | Soundfahrtregler SFR-1: Klemme 1 bis 8: Schaltausgänge 1 – 8 bzw. 9 – 16 (minusschaltend) Klemme 9 bis 10: Pluspol der Versorgungsspannung UFR Fahrtregler-Serie: Klemme 1 bis 8: Schaltausgänge 1 – 8 des Fahrtreglers (minusschaltend) Klemme 9 bis 10: Pluspol der Versorgungsspannung |
| Anschlusskabel: | 10-pol. Flachbandkabel, 20 cm lang |
| Abmessung: | 40 x 23 x 17 mm |
| Gewicht: | 15 g |
Lieferumfang:
- AKL-8 Modul
- Flachbandkabel ca. 20 cm
- Bedienungsanleitung (Deutsch)
Zusätzliche Information
| Hersteller | Beier-Electronic |
|---|---|
| Artikelnummer | AKL-8 |
